Paquímetro para Dentes de Engrenagens Série 456M, 456

Paquímetro para Dentes de Engrenagens Série 456M, 456

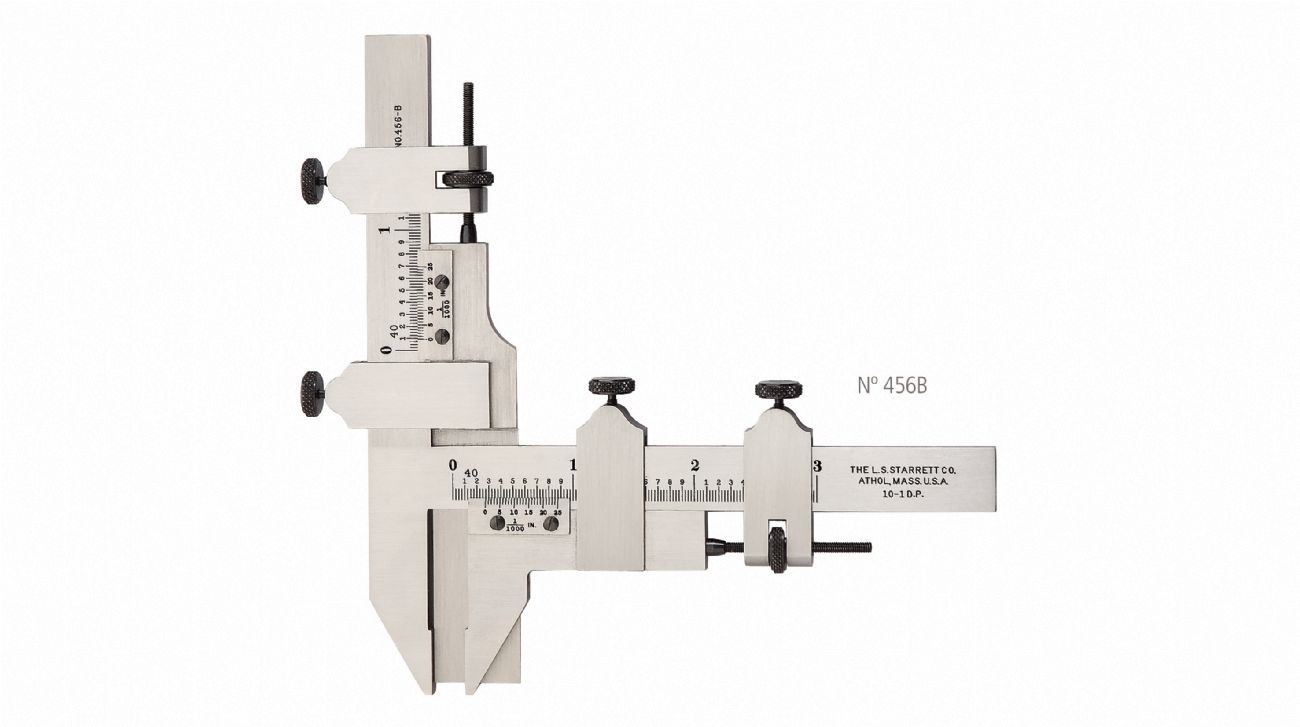

Paquímetro Starrett Série 456 para Dentes de Engrenagens foi projetado para medir em 0,02mm ou 0,001″ a espessura dos dentes de engrenagens na linha do passo (espessura da corda do dente), usando a distância do topo do dente à corda (o adendo). Para o mesmo propósito ele pode ser usado para medir frezas, ferramentas para formar e para roscar etc.

A espessura a partir de um dente até a linha do passo é medida por bicos ajustáveis depois que o adendo é ajustado pela lingueta ajustável. Cada um destes é ajustado independentemente por parafusos de chamada na barra graduada.

Funcionamento do Instrumento:

1. Procure na tabela fornecida com o instrumento o número de dentes da engrenagem em questão e encontre o adendo (s”) corrigido. Este número é para um passo de diâmetro com medida em polegada, desta forma divida-o pelo número do passo de diâmetro – este número é também para módulo de 1mm quando a medida é em milímetros, assim multiplique-o pelo número requerido do módulo. Isto dá o adendo correto para este específico número de dentes.
2. Em seguida, meça o diâmetro externo real da engrenagem e adicione ou subtraia metade da diferença entre o diâmetro teórico da engrenagem e o real medido do adendo corrigido (s”), encontrado no primeiro passo.
3. Ajuste o novo valor calculado do adendo à lingüeta ajustável do instrumento.

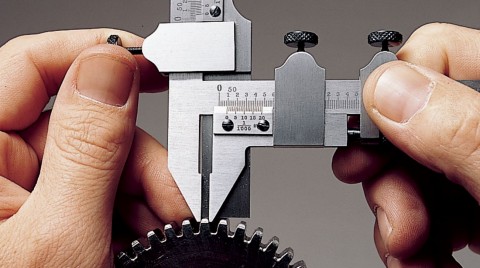

4. Agora, com a lingüeta no topo do dente, meça a espessura da corda com o nônio do bico horizontal. E compare com o número da coluna “t” na tabela.
5. Todas as resoluções em polegada são em 0,001. Entretanto, o Nº 456A é graduado por incrementos de 0,020″ e o Nº 456B é graduado por incrementos de 0,025″.
   O Nº 456MA e MB são lidos em 0,02mm e graduados por incrementos de 0,5mm.
